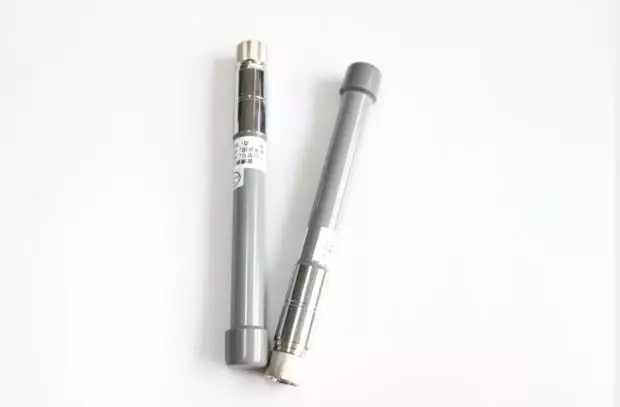

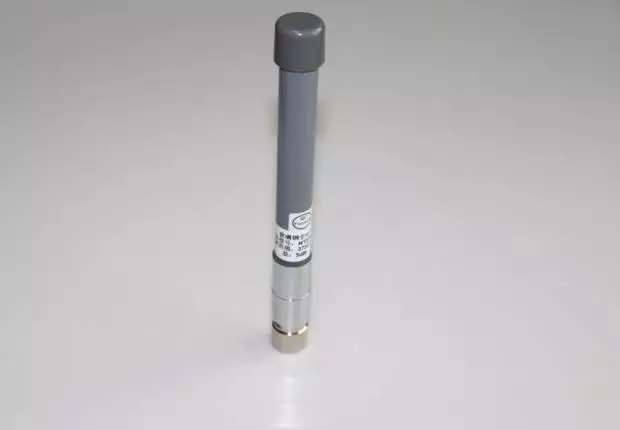

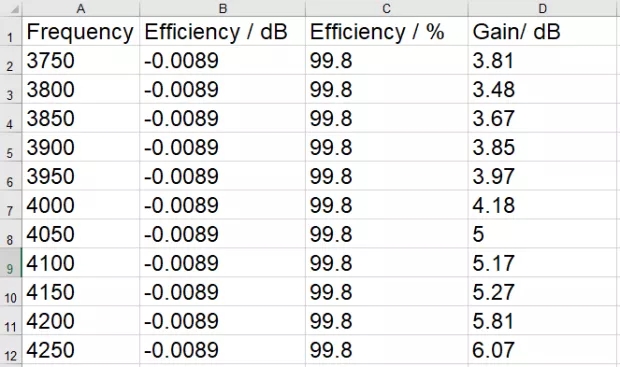

下圖是一款全向的UWB超寬帶天線，該天線增益5dbi，適用于頻率在3.75GHz-4.25GHz之間的UWB定位設備使用，該天線采用玻璃鋼材質制作，適合于室內外使用。
天線帶寬：500Mhz 天線極化方式為垂直極化，駐波比≤2.0 ；最大輸入功率50watts; 輸入阻抗50Ω。

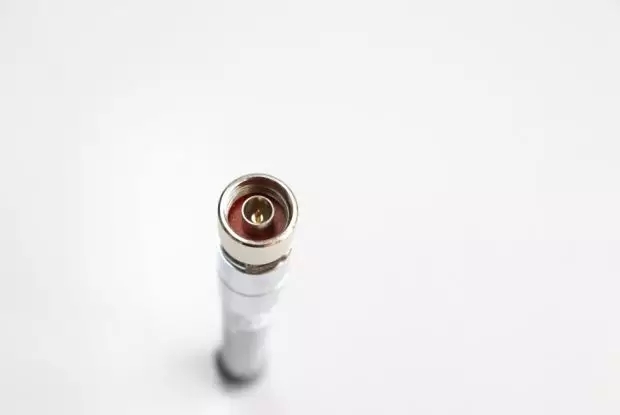

機械參數：天線罩材質為玻璃鋼；天線罩顏色為灰色；天線接頭為N型公頭；天線長度：19.8cm ; 重量：0.2kg 。

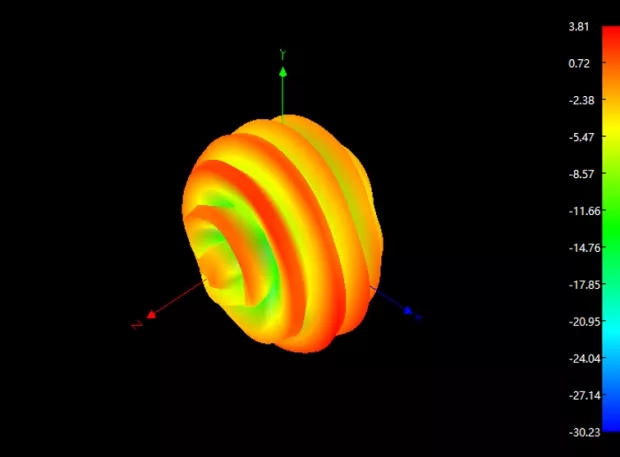

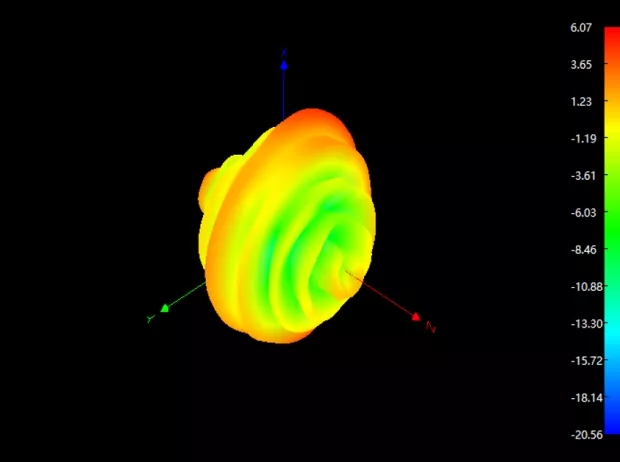

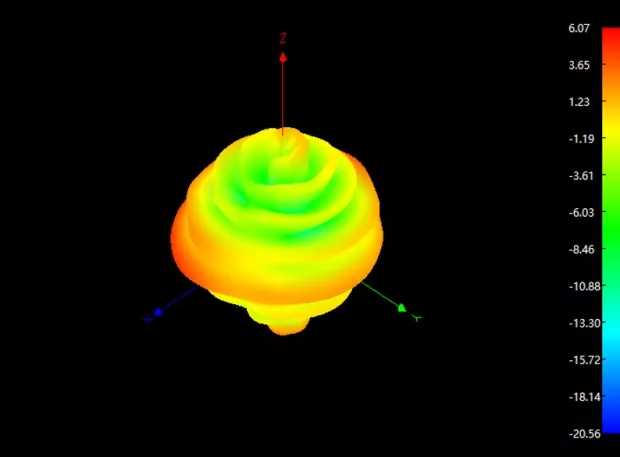

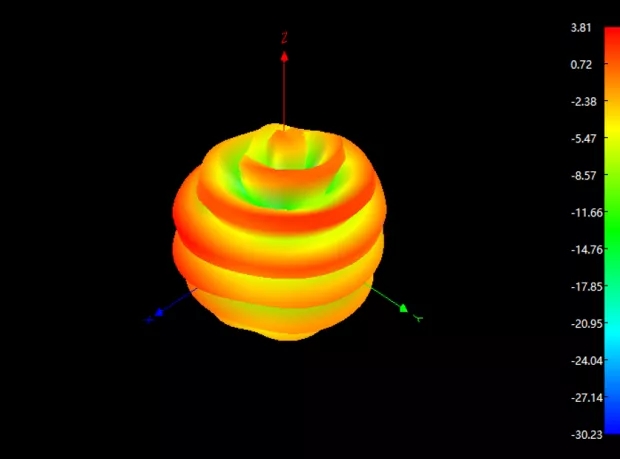

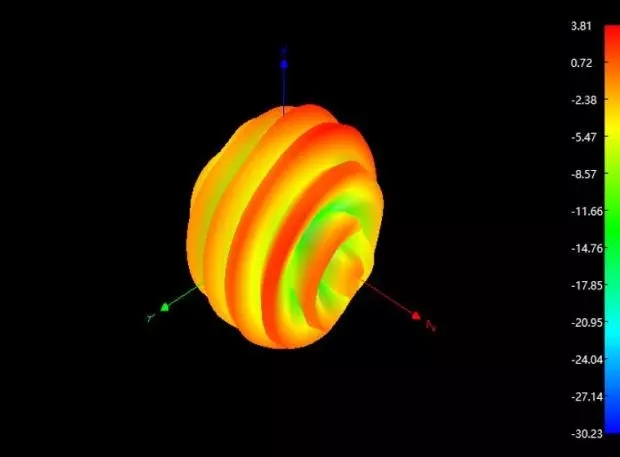

下面是該天線的波形圖，像柿子還是更像蘋果呢？
